연속 왕복운동용 밸브

연속적인 반복 동작이 필요한 장치에서 왕복 운동(Oscillating movement)을 발생시키기 위한 밸브입니다.

예를 들어 다음과 같은 용도로 사용할 수 있습니다.

• 흔들기(Shaking)
• 타격(Hammering)
• 긁기(Scraping)
• 닦기(Wiping)
• 담그기(Dipping) 등

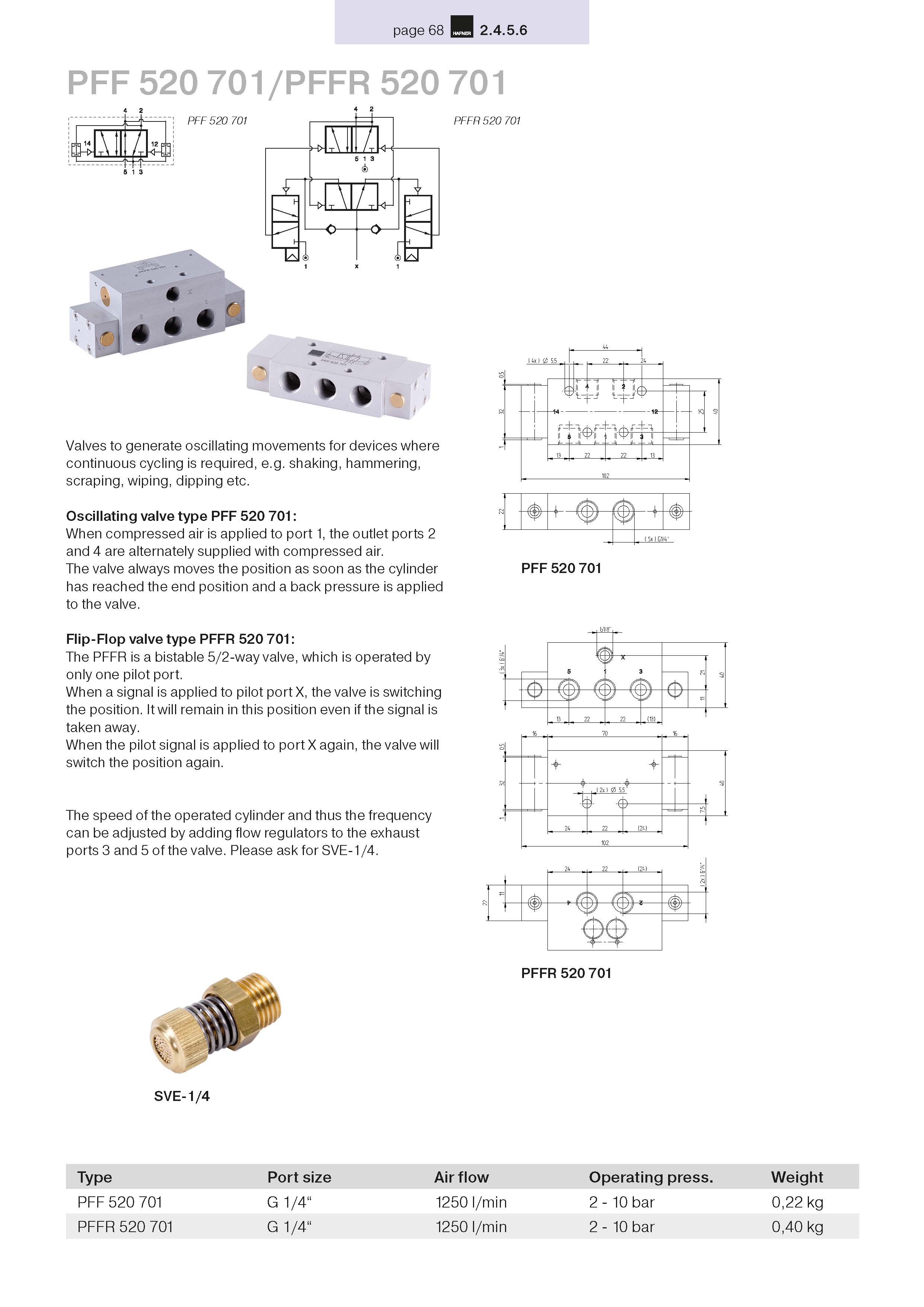

Oscillating Valve — PFF 520 701

포트 1에 압축공기를 공급하면 출력 포트 2와 4에 압축공기가 교대로 공급됩니다.

실린더가 스트로크 끝단(End position)에 도달하여 밸브에 배압(Back pressure)이 가해지면, 밸브가 자동으로 반대 위치로 전환됩니다.

따라서 별도의 전기 신호나 리미트 스위치 없이도 실린더를 연속적으로 자동 왕복 운동시킬 수 있는 방식입니다.

즉,

Port 1에 Air 공급 → Port 2/4 교대 출력 → 실린더 왕복 → 끝단 도달 시 배압 발생 → 밸브 자동 전환 → 반복

의 원리입니다.

Flip-Flop Valve — PFFR 520 701

PFFR은 하나의 파일럿 포트만으로 작동하는 Bistable(쌍안정) 5/2-way 밸브입니다.

파일럿 포트 X에 신호가 입력되면 밸브의 위치가 전환됩니다.

이후 파일럿 신호가 사라지더라도 밸브는 전환된 위치를 그대로 유지합니다.

다시 파일럿 포트 X에 신호를 입력하면 밸브가 다시 반대 위치로 전환됩니다.

즉, 하나의 공압 펄스 신호를 줄 때마다:

1회 신호 → A 위치로 전환 및 유지
2회 신호 → B 위치로 전환 및 유지
3회 신호 → 다시 A 위치…

와 같이 동작하는 공압식 토글(Toggle) 또는 Flip-Flop 기능이라고 이해하시면 됩니다.

왕복 속도 조절

작동되는 실린더의 속도와 이에 따른 왕복 주기(Frequency)는 밸브의 배기 포트 3과 5에 유량조절밸브(Flow regulator)를 설치하여 조절할 수 있습니다.

제조사에서는 이 용도로 SVE-1/4 제품을 문의하도록 안내하고 있습니다.

PFF와 PFFR의 핵심 차이는 PFF는 실린더의 끝단 도달에 따른 배압을 이용해 자동으로 계속 왕복시키는 밸브이고, PFFR은 X 포트에 공압 신호가 들어올 때마다 상태가 한 번씩 전환되어 그 위치를 기억하는 밸브라는 점입니다.
